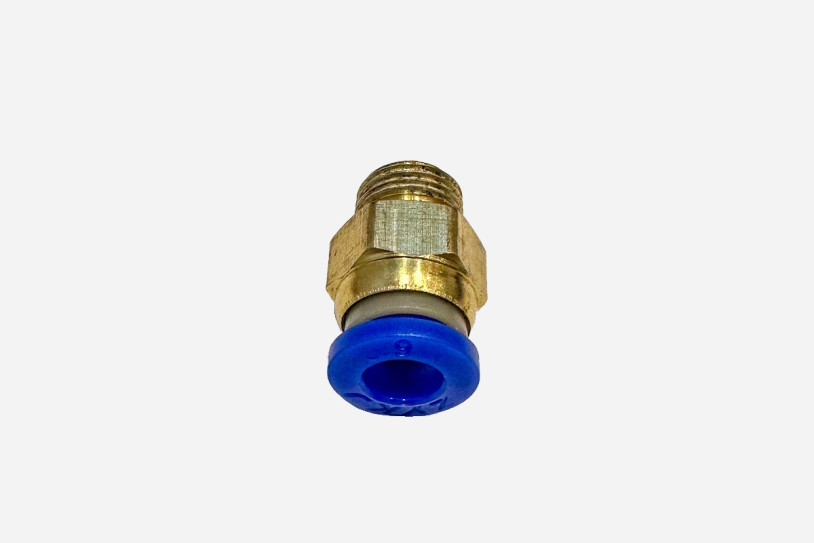

Ontluchtingsaansluiting voor schaarhefbrug – X115

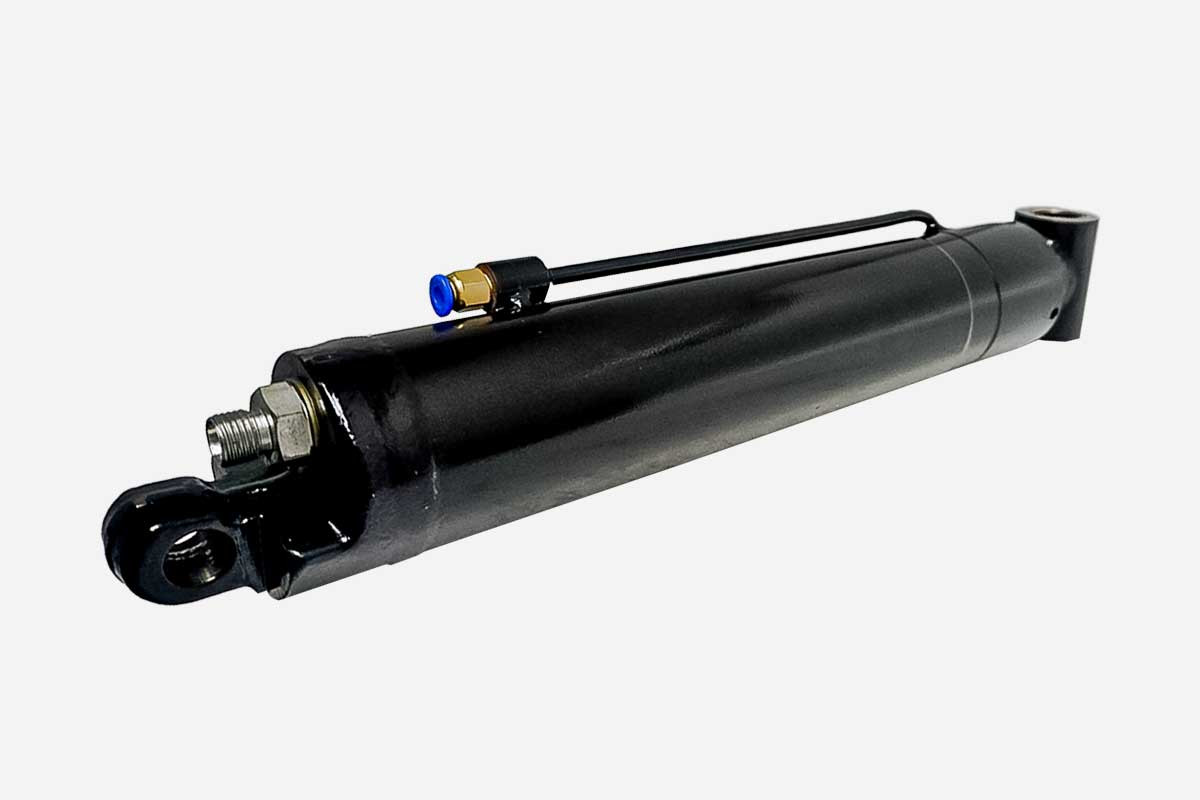

De ontluchtingsaansluiting voor hydraulische cilinders wordt gebruikt op schaarhefbruggen om ingesloten lucht uit het hydraulische systeem of uit de hydraulische cilinder af te voeren.

Bij het vullen van het hydraulische systeem, na onderhoudswerkzaamheden of na het vervangen van een hydraulische cilinder kan er lucht in het systeem aanwezig zijn. Via de aansluiting kan een geschikte slang worden aangesloten, zodat lucht en eventueel uittredende hydrauliekolie gecontroleerd kunnen worden afgevoerd.

Een correcte ontluchting van de hydraulische cilinder is belangrijk, omdat ingesloten lucht kan leiden tot onrustige bewegingen, schokkerig hefgedrag of een ongelijkmatige beweging van de hefbrug.

De geïntegreerde steekaansluiting maakt een snelle verbinding met de passende slang mogelijk. De buitendraad dient voor directe montage op de daarvoor bestemde aansluiting van de hydraulische cilinder.

Functie

De aansluiting dient met name voor:

• het ontluchten van de hydraulische cilinder
• het afvoeren van ingesloten lucht
• het gecontroleerd afvoeren van hydrauliekolie tijdens het ontluchten
• het verbinden van een ontluchtingsslang met de hydraulische cilinder

Opmerking

De aansluiting mag alleen op de daarvoor bestemde posities van het hydraulische systeem worden gebruikt. Voor vervanging wordt aanbevolen om de schroefdraadmaat, de slangdiameter en de compatibiliteit met de betreffende hydraulische cilinder te controleren.
