Tijdrelais voor 2-kolomshefbruggen – II238

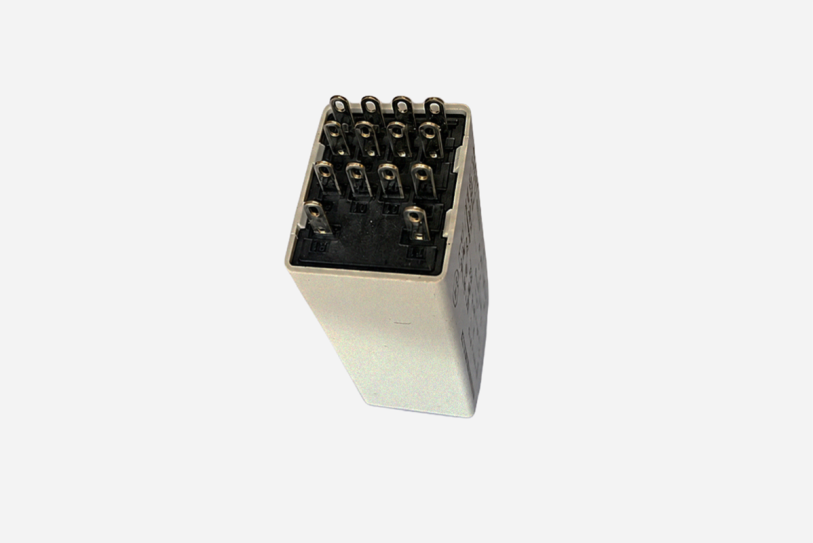

Tijdrelais II238, 24 V DC, voor Kroemer hefbrugbesturingen

Het tijdrelais II238 is een passend reserveonderdeel voor de elektrische besturing van geselecteerde Kroemer hefbruggen. Het relais regelt tijdafhankelijke schakelprocessen binnen de besturing en maakt een gecontroleerde vertraging van elektrische processen mogelijk.

De gewenste vertragingstijd wordt ingesteld met de draaiknop aan de zijkant. Het relais werkt met een stuurspanning van 24 V DC en beschikt over vier wisselcontacten. Met een thermische continustroom van 5 A is het ontworpen voor betrouwbaar gebruik binnen de hefbrugbesturing.

Een beschadigd of defect tijdrelais kan ertoe leiden dat afzonderlijke schakelprocessen niet meer, te vroeg, te laat of onjuist worden uitgevoerd. De II238 is daarom geschikt als vervangingsonderdeel om de beoogde werking van de elektrische besturing te herstellen.

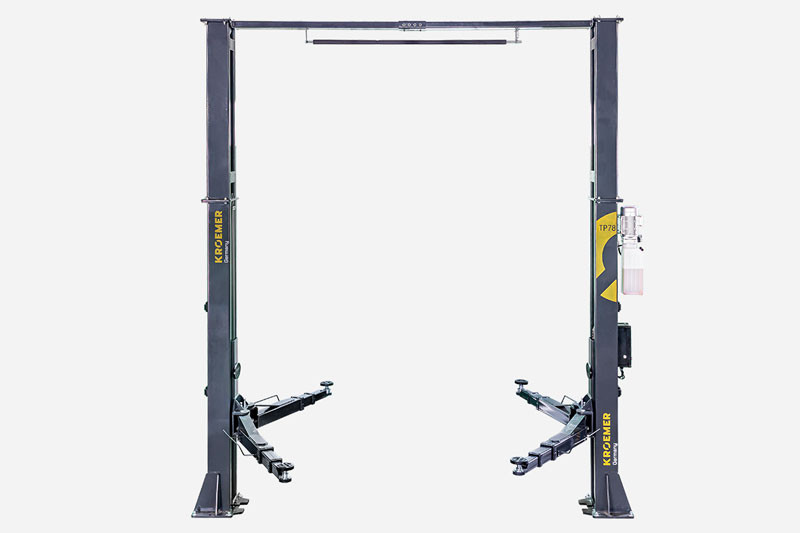

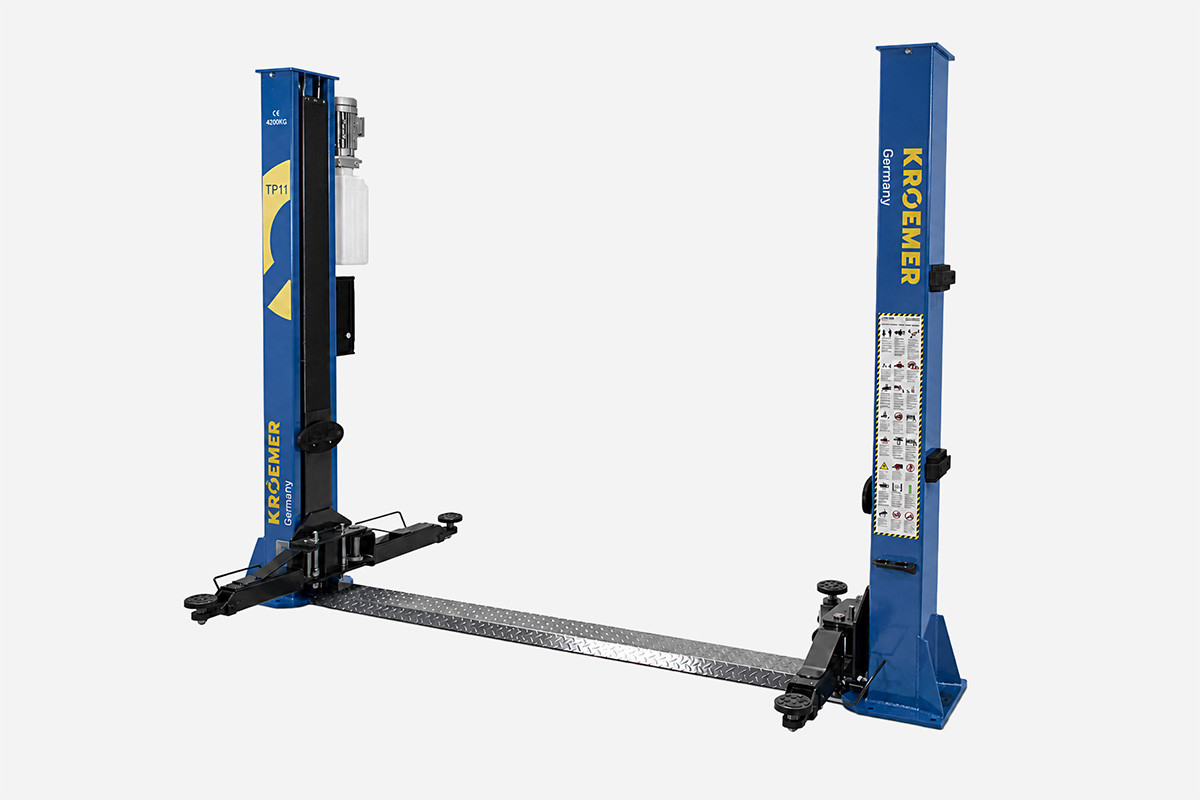

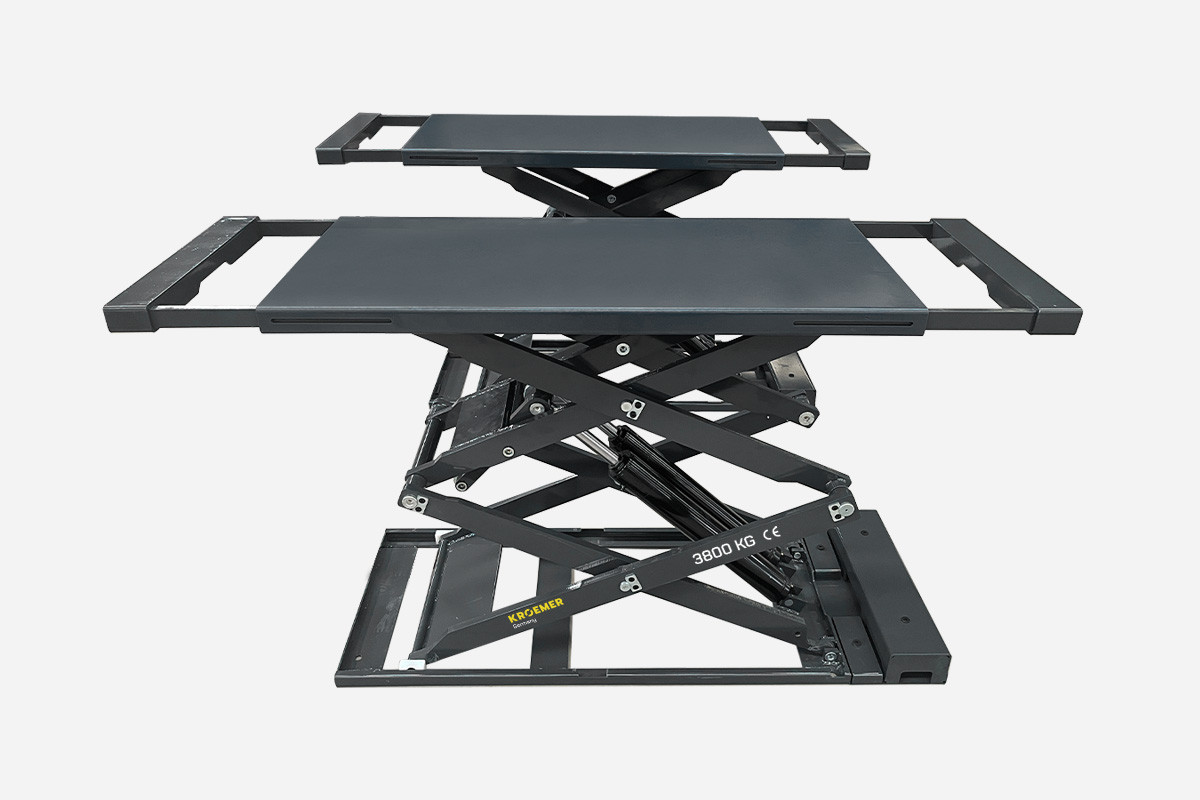

Het tijdrelais is geschikt voor de Kroemer modellen XX75, TP11, TP22, TP52 en TP78. Vergelijk vóór het bestellen de modelaanduiding, stuurspanning, aansluitbezetting en technische gegevens met het aanwezige relais.

Productkenmerken

• Tijdrelais voor Kroemer hefbrugbesturingen
• Stuurspanning van 24 V DC
• Instelbare vertraging via de draaiknop aan de zijkant
• Vier wisselcontacten
• Thermische continustroom van 5 A
• Geschikt als vervanging bij een defect of functiestoring
• Regelt tijdafhankelijke schakelprocessen binnen de besturing
• Geschikt voor XX75, TP11, TP22, TP52 en TP78
• Geleverd als één afzonderlijk tijdrelais

Technische gegevens

• Artikelnummer/SKU: II238
• Model: JSZ6-4
• Onderdeel: Tijdrelais
• Stuurspanning: 24 V DC
• Thermische continustroom (Ith): 5 A
• Contactuitvoering: 4 wisselcontacten
• Aantal aansluitingen: 14
• Schakelvermogen AC-15 bij 240 V: 0,75 A
• Schakelvermogen AC-15 bij 415 V: 0,47 A
• Schakelvermogen DC-13 bij 220 V: 0,27 A
• Tijdvertraging: Instelbaar
• Norm: GB/T 14048.5
• Geschikt voor: Kroemer XX75, TP11, TP22, TP52 en TP78

Belangrijke informatie

Werkzaamheden aan de elektrische installatie van de hefbrug mogen uitsluitend door een gekwalificeerde vakman worden uitgevoerd. Vóór de vervanging moet de hefbrug volledig spanningsvrij worden gemaakt en tegen onbedoeld opnieuw inschakelen worden beveiligd.

De elektrische aansluiting en instelling van het tijdrelais moeten door een gekwalificeerde elektricien volgens het schakelschema van de hefbrug worden uitgevoerd. Controleer vóór de montage met name de stuurspanning, contactbezetting en aansluitnummers aan de hand van het aanwezige onderdeel.
