Vergrendeling van de draagarmen voor 1-kolomshefbrug I170

Vergrendeling voor de draagarmen van de Kroemer 1-kolomshefbrug – I170

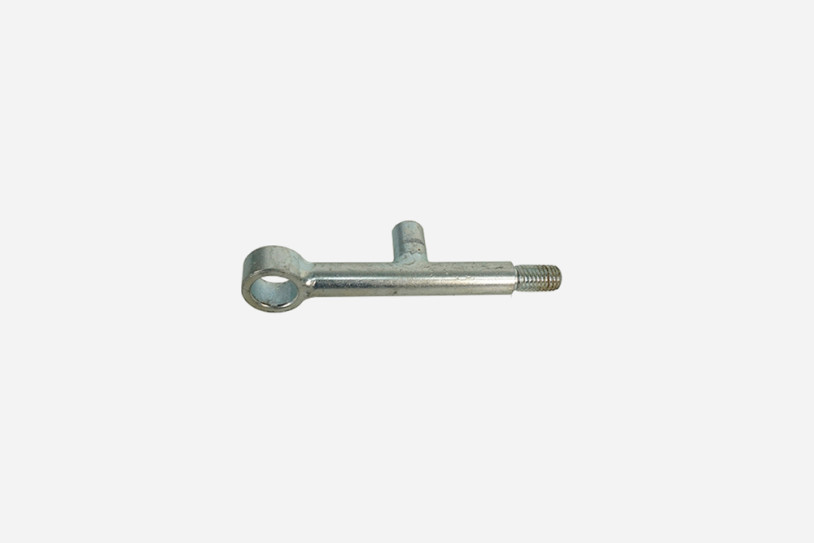

De vergrendeling I170 is een passend reserveonderdeel voor de voorste draagarmen van een Kroemer 1-kolomshefbrug. Het onderdeel dient als bedieningshendel van de draagarmvergrendeling en ondersteunt het betrouwbaar vergrendelen en ontgrendelen van de draagarmen.

Een beschadigde, verbogen of versleten vergrendeling kan de bediening van het vergrendelingsmechanisme beïnvloeden. Door het onderdeel tijdig te vervangen, kan de oorspronkelijke werking van het vergrendelingsmechanisme vakkundig worden hersteld. De compacte metalen uitvoering is afgestemd op de bestaande opname van de hefbrug en kan in het kader van een correcte reparatie worden gemonteerd.

Met een totale lengte van 92,8 mm inclusief oog en een pen met een diameter van 10 mm is de vergrendeling geschikt als reserveonderdeel voor het betreffende draagarmmechanisme. De afstand tussen het middelpunt van de pen en het middelpunt van het oog bedraagt 38,8 mm.

Productkenmerken

• Vergrendeling voor de voorste draagarmen van een Kroemer 1-kolomshefbrug
• Dient als bedieningshendel van de draagarmvergrendeling
• Ondersteunt het vergrendelen en ontgrendelen van de draagarmen
• Passende afmetingen voor het daarvoor bestemde draagarmmechanisme
• Robuuste metalen uitvoering voor regelmatig gebruik in de werkplaats
• Geschikt voor het vervangen van een beschadigd of versleten onderdeel

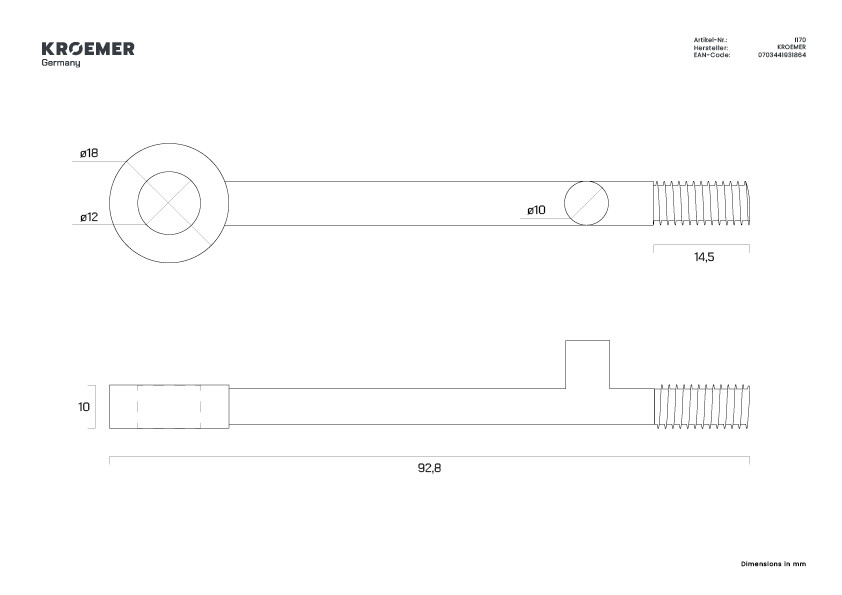

Technische gegevens

• Artikelnummer: I170
• Totale lengte inclusief oog: 92,8 mm
• Binnendiameter van het oog: 12,3 mm
• Diameter van de pen: 10 mm
• Lengte van de pen: 17 mm
• Afstand tussen pen en oog, telkens vanuit het middelpunt gemeten: 38,8 mm

Leveringsomvang

• 1 vergrendeling voor de draagarmen I170

Belangrijke gebruiksinstructie

Voor de volledige werking van de draagarmvergrendeling is bovendien het bijpassende onderdeel I300 nodig. Vergelijk vóór de bestelling de opgegeven afmetingen en uitvoering van het reserveonderdeel met het aanwezige onderdeel. De montage mag uitsluitend worden uitgevoerd wanneer de hefbrug volledig is neergelaten, uitgeschakeld en tegen onbedoelde ingebruikname is beveiligd.

1 stuk vergrendeling van de draagarmen
